TBtools—教如何做带有进化树的环状热图

首先我们需要准备两份数据

1

表达量数据，格式如下所示：

2

树（需为nwk）文件，格式如下：

好了，准备好上述两个文件，我们就可以开始可视化啦~~~~~

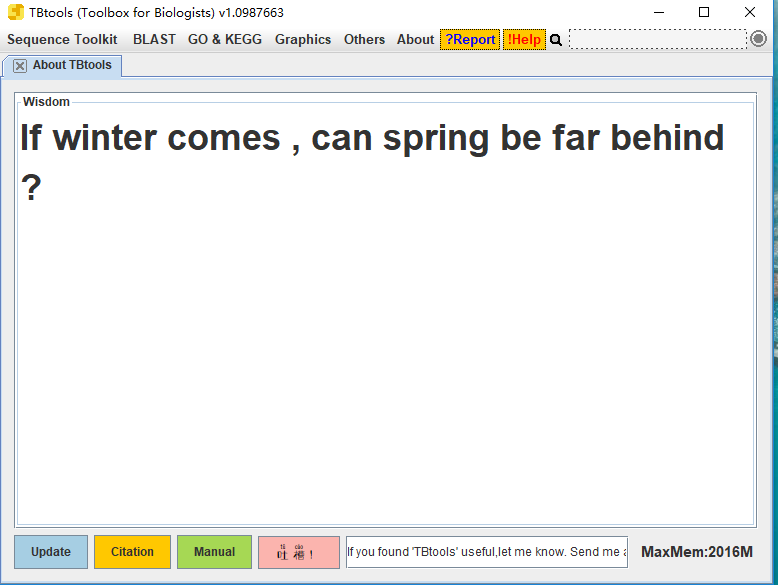

#1打开tbtools软件

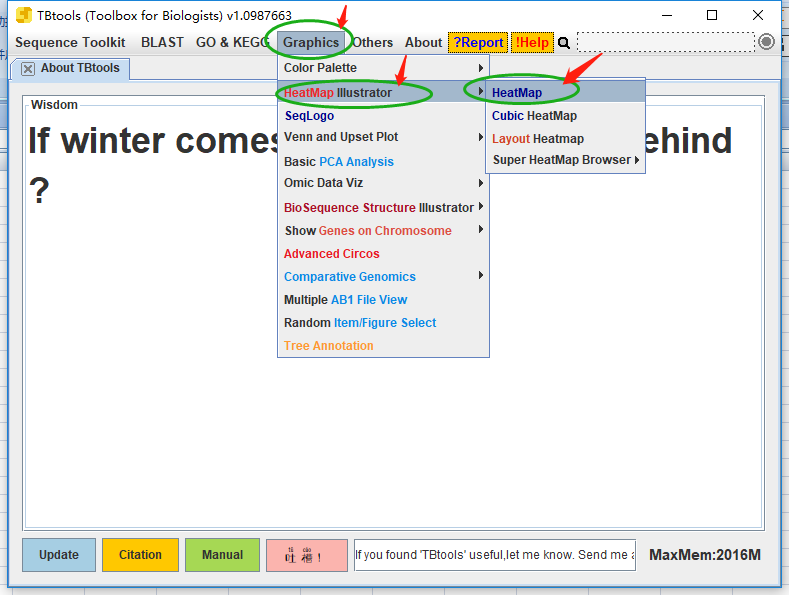

#2我们的目的是热图的可视化，那我们就需要点击

Graphics—Heatmap IIIustrator—Heatmap。

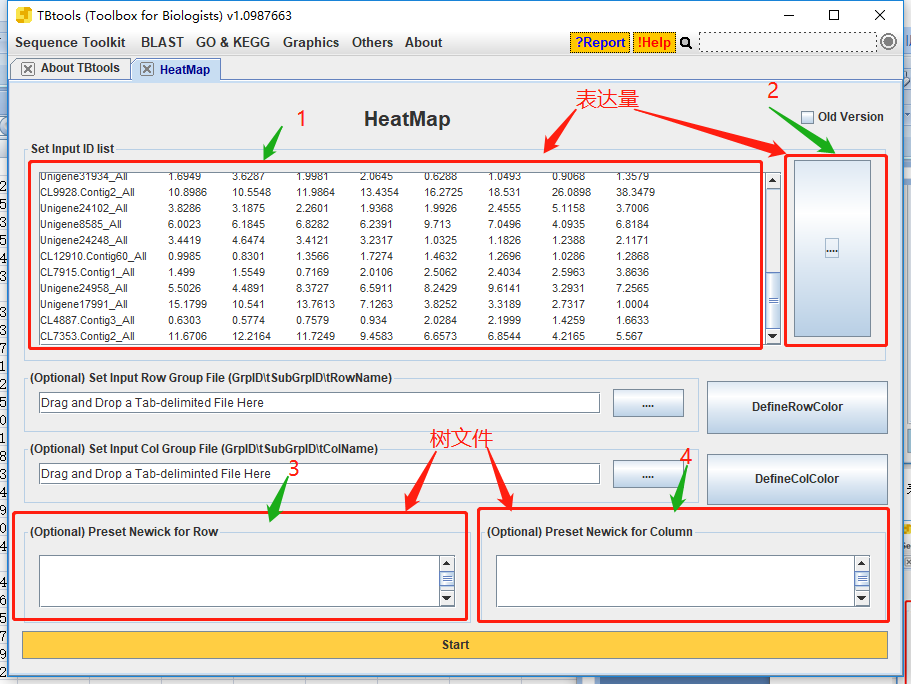

#3上述操作完成后，我们就需要导入数据了。请往下看

表达量文件的数据可直接在1处进行粘贴或者直接点击2处导入表达量文件文件。树文件可再3（行名对应的树文件）或者4（列名对应的树文件）处直接进行粘贴。数据全部导入后点击start即可。

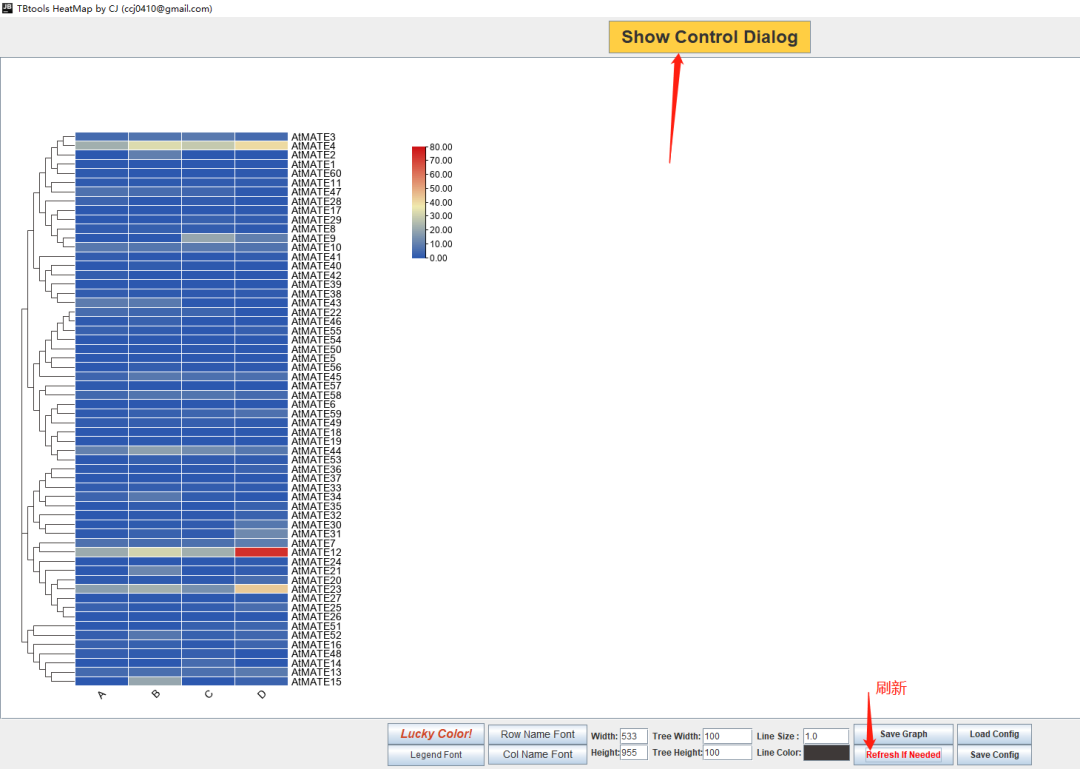

#4生成的热图见下：

#5默认的热图是不是有那么一丢丢的不尽如意，不用担心，那我们就调整一些参数，分分钟变成我们想要的热图。

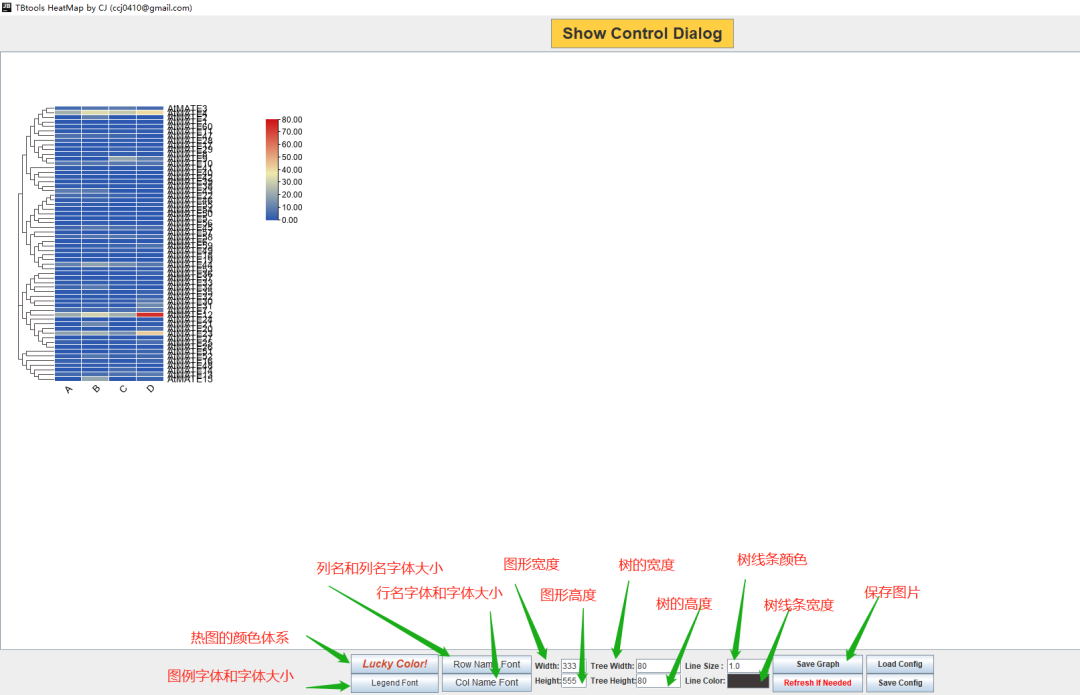

接下来，我们就讲讲参数，见下方截图：

调整完，别忘记刷新哦。

往下看，调整完对的热图，是不是比默认的好了很多，但是……，还不是我们想要的话，软件作者不要太贴心，还设置了（Show Control Dialog）显示控制对话框

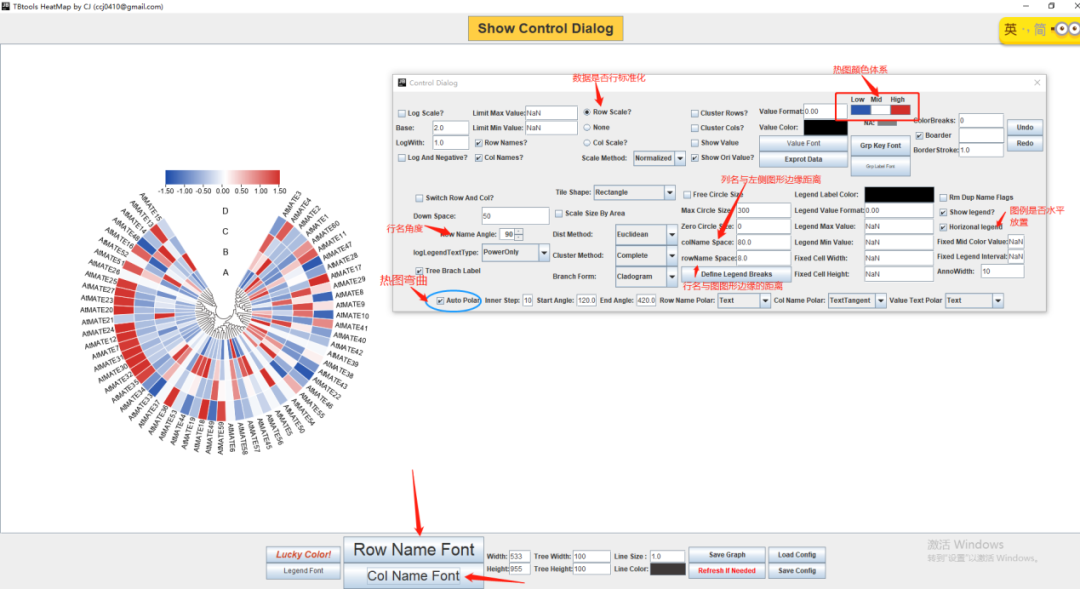

接下来，那我们就来研究研究这个控制对话框里面的参数了。点击后出现了更多的参数，其实根据英文意思调整就比较简单了，不过此处我们说一下，此次用到的一些参数，请看下图

哦，还有图例是可以移动的哦，可移动到自己想要的位置，保存图形即可。

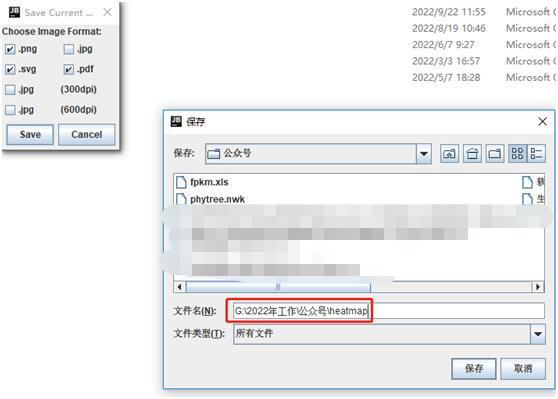

保存图片的时候写文件的前缀就可以了

（但是别忘了，如果是路径，文件名称前记得加\）

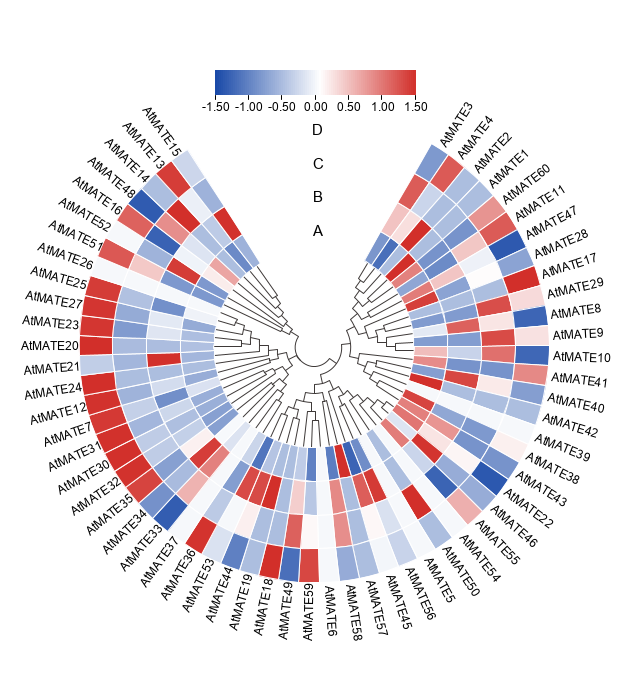

完成后的图是不是很美观，过程是不是也很简单，那快来试试吧。
